凝結水系統除鐵裝置
用途及特點
發電廠、核電站在發電過程中，事先由鍋爐把水加熱成高溫的蒸汽送入汽輪機帶動發電機發電。工作后的高溫蒸汽被送入凝汽器，將蒸汽冷凝成低溫低壓的冷凝水。凝汽器下部有收集凝結水的集水井，通稱為熱井（排汽裝置），然后由凝結水泵把熱井中收集的凝結水送到鍋爐，繼續循環使用。凝結水中含有非常細小的鐵質顆粒，給系統運行帯來了隱患，因此提高凝結水的質量，保證設備能安全運行，一直是設備運行中人們追求的目標。為解決這一問題，人們在凝汽器熱井底部鋪設一層磁棒，以便對細小鐵磁性物質進行吸附，這種做法，對提高凝結水的質量起到了一定的作用，但不足之處是：因為細小的鐵磁性物質是懸浮在凝結水中的，磁棒在引力范圍內，只能吸附靠近熱井底部的部分細小鐵磁性物質，且磁棒緊貼熱井的那部分表面不能發揮作用。

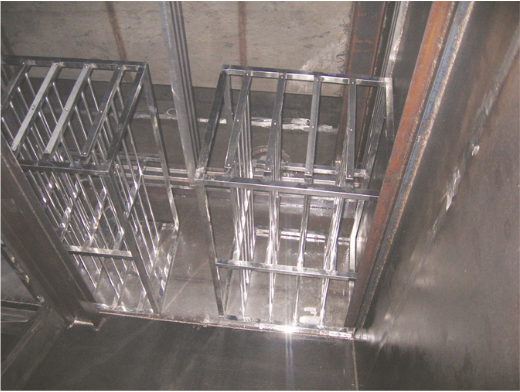

為解決以上技術問題，所采用的技術方案是這樣的：制作一個立體框架，在立體框架的前后面上各設有對稱均布的水平支撐條，框架內設有每排呈均布狀且相平行的磁棒，在立體框架底部設有一排加密的磁棒，既能吸附底部雜質又能保證框架固定其余磁棒均布排列。
由于采用以上技術方案，其效果是顯而易見的：
1．使磁棒產生的磁場呈包羅空間狀態，并能充分吸附懸浮在紊流凝結水中的細小鐵磁性物質，對凝結水的精處理起到了積極的作用。
2．由于空間吸附較充分，使得熱井內殘留物質極少，故減少了清洗熱井的工作量。
3．縮短了凝結水的凈化時間，提高了水質，確保了水循環系統的安全和穩定。
4．底部的加密磁棒對支架起到了固定作用和對熱井底部磁性雜質更好的吸附作用。
