RJ0－Ⅱ型膠球清洗裝置
用途及特點
膠球清洗裝置是汽輪發電機組在運行中對凝汽器冷卻管進行有效淸洗的設備。該裝置使用性能的好壞，直接影向到凝汽器的清潔程度和傳熱效率。是提高電廠經濟性，保障凝汽器安全運行不可缺少的設備。
工作原理
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1－2mm），且濕態比重和水相近。將膠球投入裝球室內，數量為凝汽器進水室銅管數的10％左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在此循環水進口壓力略高一些的水流帶動下，進入凝汽器水室，因膠球是一個多微孔柔軟的彈性體，在循環水進口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行一次抹擦，使管內壁污垢隨水流帶出，膠球隨循環水經出水管進入收球網，在收球網板的阻攔下，把膠球分離出來．由膠球泵抽出重新回到裝球窒，如此循環往復對凝汽器冷卻管實現連續自動清洗。

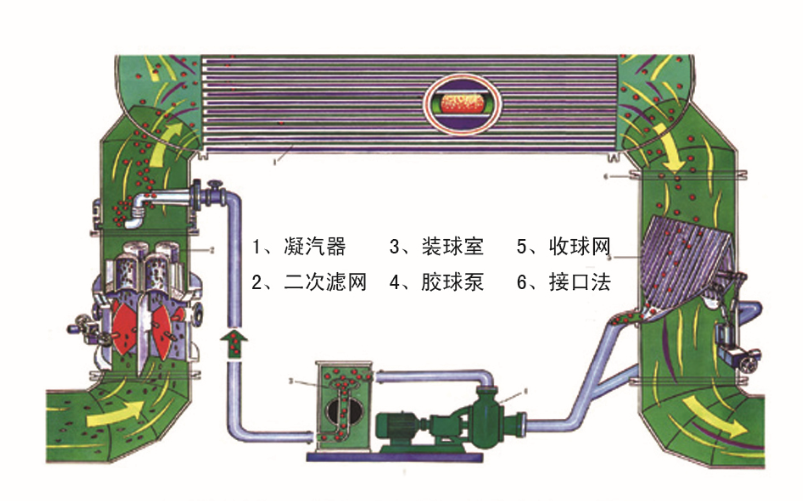

凝汽器膠球清洗裝置系統示意圖
膠球清洗裝置的主要部件
