濃相氣力除灰系統輸送技術及設備制造
氣力除灰輸送系統主要有L型、T型、WPD型、等多種輸送型式，根據機組容量、系統出力、輸送距離、輸送介質的不同，選擇不同的發送器型式。

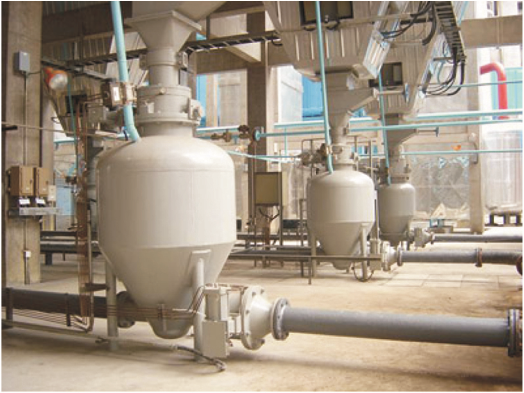

L型泵靜壓柱塞氣力輸送系統圖示
聚用靜壓輸送原理，把物料在管道中擠壓成柱塞狀，利用壓縮空氣的靜壓，以低的速度推移物料，完成物料的輸送。
1.進料
◆排氣平衡閥(若系統需要)打開后，進料圓頂閥打開，物料自由下落，填充泵體，進氣閥和出口閥保持關閉狀態。此時無空氣消耗。
2.裝滿
◆泵內物料達到泵內料位計高度，或達到設定的填充時間，進料圓頂閥和排氣平衡閥(若系統需要)關閉，圓頂閥密封圈充氣密封，并由壓力開關確認密封正常。
3.系統輸送
◆在進氣閥打開之前，先打開出口閥。壓縮空氣由進氣閥導入泵內，推動料栓沿管道輸送。
4.輸送結束
◆在進氣管線上設有壓力開關，當探測輸送管內的壓力下降到設定值時，關閉進氣閥和出口閥。等待下一次循環。
T型泵集團流氣力輸送系統圖示
T型泵運行過程:T型泵只需一個承壓部件，采用優良除灰閥門—圓頂閥，結構筒單，性能可靠，維護工作量少。
1.進料
◆排氣平衡閥(若系統需要)打開后，進料圓頂閥打開，物料自由下落，填充泵體，進氣閥和出口閥保持關閉狀態。此時無空氣消耗。
2.裝滿
◆當同一組T型泵中任何一個的物料達到泵內料位高度，或達到設定的填充時間，進料圓頂閥和排氣平衡閥(若系統需要)關閉，圓頂閥密封圈充氣密封，并由壓力開關確認密封正常。
3.系統運輸
◆打開出料閥，然后主輸送器的進氣閥打開，壓縮空氣將灰從所有的T泵輸送到中間倉或灰?guī)臁?/span>
4.輸送結束
◆在進氣管線上設有壓力開關，當探測到管線內的壓力下降到設定值時，關閉壓縮空氣入口閥，系統復位，等待下一次循環。
